Nome prodotto | Prezzo | Delivery | Qtà |
---|---|---|---|
Valvola di riduzione della pressione con manometro Callefi da 1/2". Cód.36CAL-533241 |
47,97 €
|
||
Valvola di riduzione della pressione con manometro Callefi da 3/4". Cód.36CAL-533251 |
55,97 €
|
Descrizione prodotto
I riduttori di pressione sono dispositivi che, installati nella rete di distribuzione idrica privata, riducono e stabilizzano la pressione in ingresso alla rete pubblica, generalmente troppo elevata e variabile per un corretto utilizzo negli impianti domestici.
La serie 533. è stata progettata per l'utilizzo in piccoli impianti, come gli appartamenti, a protezione dello scaldabagno, dove sono importanti il ridotto consumo di spazio e l'assenza di rumorosità di funzionamento.
Características técnicas
Materiali: Corpo: ottone EN 12165 CW617N, cromato
Coperchio: PA66GF30
Asta di comando: lega EN 12165 antidezincificazione CW602N
Cartuccia: POM
Componenti interni: ottone EN 12165 CW617N
Membrana: NBR
Guarnizioni: NBR
Filtro: acciaio inossidabile
Prestações
Max. pressione a monte: 16 bar
Campo di regolazione della pressione a valle: 1÷6 bar
Impostazione di fabbrica: 3 bar
Temperatura massima temperatura di esercizio: 40°C
Scala pressione manometro: 0÷10 bar
Fluidi d'uso: acqua
Ligações
Attacchi principali: 1/2" e 3/4"
Attacchi manometro: 1/4” F
Princípio de funcionamento
Il riduttore di pressione funziona basandosi sull'equilibrio di due forze opposte:
1 la forza della molla contro l'apertura della sezione di passaggio.
2 la forza della membrana contro la chiusura della sezione di passaggio.

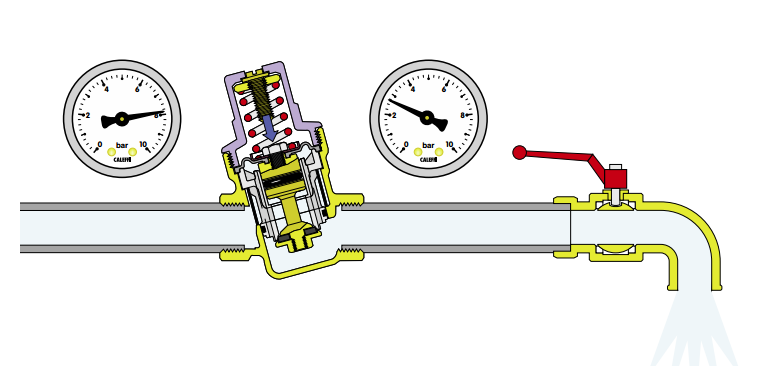

Funcionamento com consumo
Quando si apre un rubinetto, la forza della molla diventa maggiore di quella della membrana; l'otturatore si sposta verso il basso, aprendo il passaggio all'acqua. Maggiore è il consumo di acqua, maggiore è la diminuzione della pressione sotto la membrana, provocando così un maggior passaggio di fluido attraverso la sezione di passaggio.

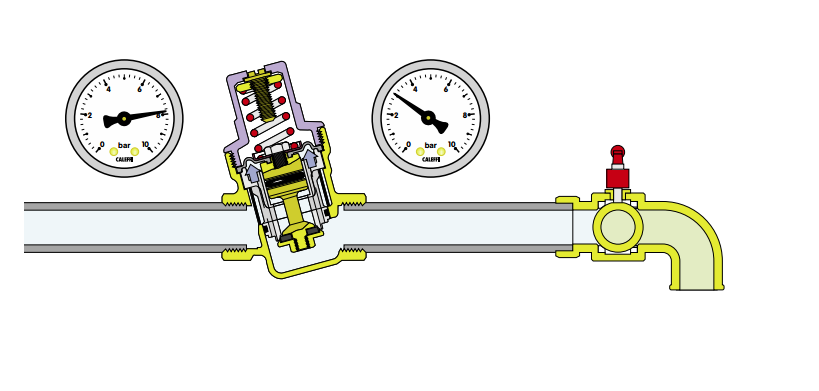

Funcionamento sem consumo
Quando tutti i rubinetti sono chiusi, la pressione a valle aumenta spingendo la membrana verso l'alto. In questo modo l'otturatore chiude la sezione di passaggio mantenendo la pressione costante al valore di regolazione. Una minima differenza della forza esercitata dalla membrana, rispetto a quella esercitata dalla molla, provoca la chiusura del dispositivo.
